Mammograph  QC Program



Para mamografía digital con calidad y fiabilidad superiores

Funciones

El programa consiste en la exclusiva "FCR 1 Shot Phantom M Plus" y la "FCR Mammography QC Software/Guidebook."

  • Con "FCR 1 Shot Phantom M Plus", se puede realizar una prueba cuantitativa diaria en 10 elementos de prueba con una sola exposición, lo que permite un análisis amplio del sistema en un tiempo relativamente corto.*

  • El "Software de MAmografía QC DE FCR", diseñado para realizar QC periódicos, analizar datos y administrar el registro de pruebas de control de calidad, se instala en la consola CR que forma parte del sistema de mamografía FCR.

  • La "Guía del Programa de QC de Mamografía FCR" proporciona instrucciones sobre procedimientos completos para el control de calidad, explicaciones técnicas y otra información necesaria para este programa de control de calidad.

  • El programa QC aplicable al sistema de mamografía digital FUJIFILM, AMULET, también está disponible.

Nota

* Aproximadamente 10 minutos en el laboratorio FUJIFILM, en comparación con 5 horas (aprox.) utilizando los procedimientos descritos en la norma IEC.

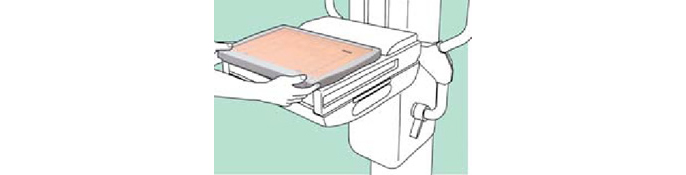

1 Ajuste de Shot Phantom en equipos de mamografía

1 Shot Phantom

Dimensiones: 263mm (w) x 198mm(d) x
24mm(h) Peso: 575g

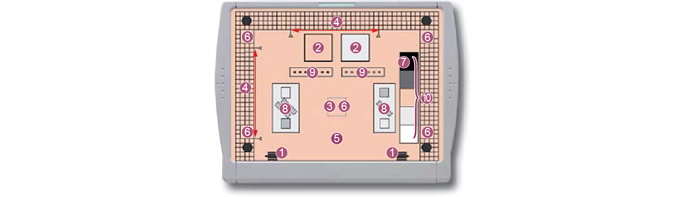

Artículos de prueba de 1 Shot Phantom

  1. Tejido perdido en el lado de la pared torácica
  2. Cnr
  3. Sensibilidad del sistema
  4. Distorsión geométrica
  5. Artefacto del sistema (toda la imagen)
  6. Uniformidad
  7. Rango dinámico
  8. Resolución espacial
  9. Lcd
  10. Linealidad/Calidad de viga

Funciones

Prueba de instalación
  • Confirmación del valor S
  • Variación entre placas (IP)
  • Niebla IP en el área de almacenamiento
    		•
    Prueba diaria/semanal

    1. Prueba con 1 Shot Phantom

    • Tejido perdido en el lado de la pared torácica
    • Relación contraste-ruido (CNR)
    • Constancia de la sensibilidad del sistema
    • Distorsión geométrica
    • Artefacto del sistema
    • Uniformidad
    • Rango dinámico
    • Resolución espacial (SR)
    • Detección de bajo contraste (LCD)
    • Evaluación de la linealidad/calidad del haz

    2. Prueba con ACR phantom

    3. Buenas prácticas (Limpieza)

    • Equipos de rayos X de mamografía
    • IP/Cassettes
    • Monitores de diagnóstico
    • Ver cajas
    Prueba trimestral Repetir análisis
    Prueba semestral
    1. Confirmación del valor S
    2. Confirmación del dispositivo de compresión
    3. Mantenimiento de la caja de visualización
    Prueba anual

    1. Prueba de rendimiento de imagen

    • Efectos de retraso aditivos (Lag)
    • Efectos de retraso multiplicativos (Ghosting)
    • Tejido perdido en el lado de la pared torácica (40 mm de altura)*
    • Pruebas visuales y funcionales

    2. Prueba de rendimiento de imagen

    3. Prueba de rendimiento del equipo de rayos X

    • kVp precisión y reproducibilidad
    • Capa de valor medio (HVL)
    • Evaluación de la colisiones
    • Salida de radiación

    4. Prueba de rendimiento del sistema AEC

    • Función de control de densidad AEC
    • Reproducibilidad de AEC
    • Modo de exposición CNR n
    • Modo de exposición AGD n

    Notas

    Esta prueba solo es necesaria en países o áreas limitadas. Cumplir con las regulaciones/directrices locales.
    Aplicable para:

    1. Unidad de lector FCR y tipo IP/Cassette

    • FCR PROFECT CS/One (imagen de 50 m/píxel) IP: HR-BD, Cassette: Tipo DM
    • FCR 5000MA Plus (imagen de 50 m/píxel) IP: HR-BD, Cassette: Tipo DM

    2. Consola CR

    • Consola CR Ver. 5.0 o posterior
